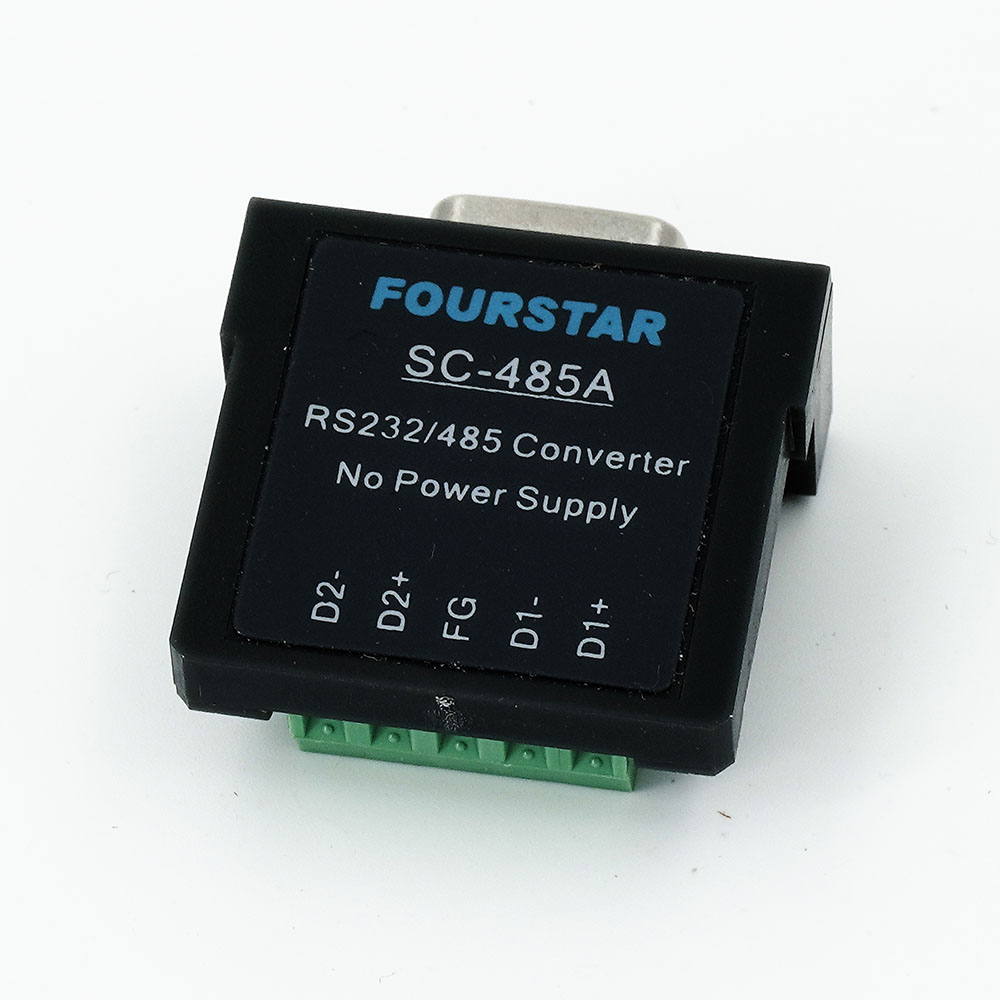

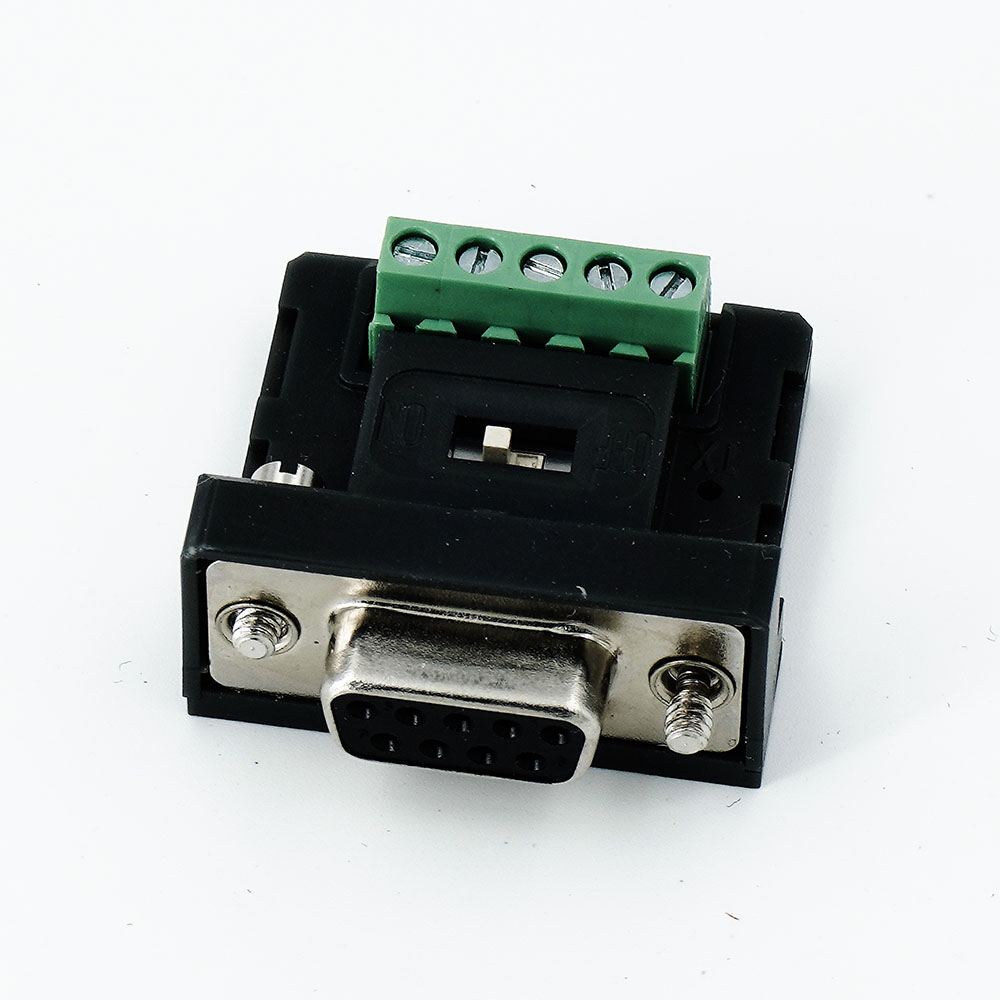

產品簡介
迷你型RS232/RS485無源轉換器。尺寸超小，特別適用于各種安裝空間狹小的工控設備，安裝到設備后像設備本身自帶的RS485端口，與設備融為一體，更顯美觀協調上檔次。無需外接電源，帶浪涌保護電路，波特率0～230Kbps自適應，帶終端電阻設置開關和通訊指示燈，最大通信距離1200米，即插即用無需設置。
技術參數
● 功能：將RS232轉換為RS485，支持多點通訊。由特有的邏輯電路自動控制數據流方向，而不需要使能控制信號（如RTS、DTR等），從而保證了在RS232半雙工方式下編寫的程序無需更改便可在RS485方式下運行。
● 無需外接電源，從RS232接口的TXD、DTR、RTS線上取電，僅有TXD時也能正常供電。注1
● RS485接口采用二對信號端子設計，便于多點組網接線，消除支線問題。類似DP總線連接器。
● 最大通訊速率230Kbps，波特率自適應無需設置。
● 最大通訊距離：1200米（波特率115.2Kbps時）、2000米（波特率9.6kbps時）。
● SC-485A的輸入阻抗支持多達64個節點的RS485連接組網。
● 通訊電纜：截面積為0.3mm2及以上的屏蔽雙絞線。
● 帶數據通訊指示燈，以便于觀察工作狀況和查找故障。
● 外形尺寸：16mm×34mm×36mm（W×H×D）。
● 重量：20克。
● 使用環境溫度：-40～+85℃工業級溫度。
● 使用環境濕度：10%～90%（無結露）。

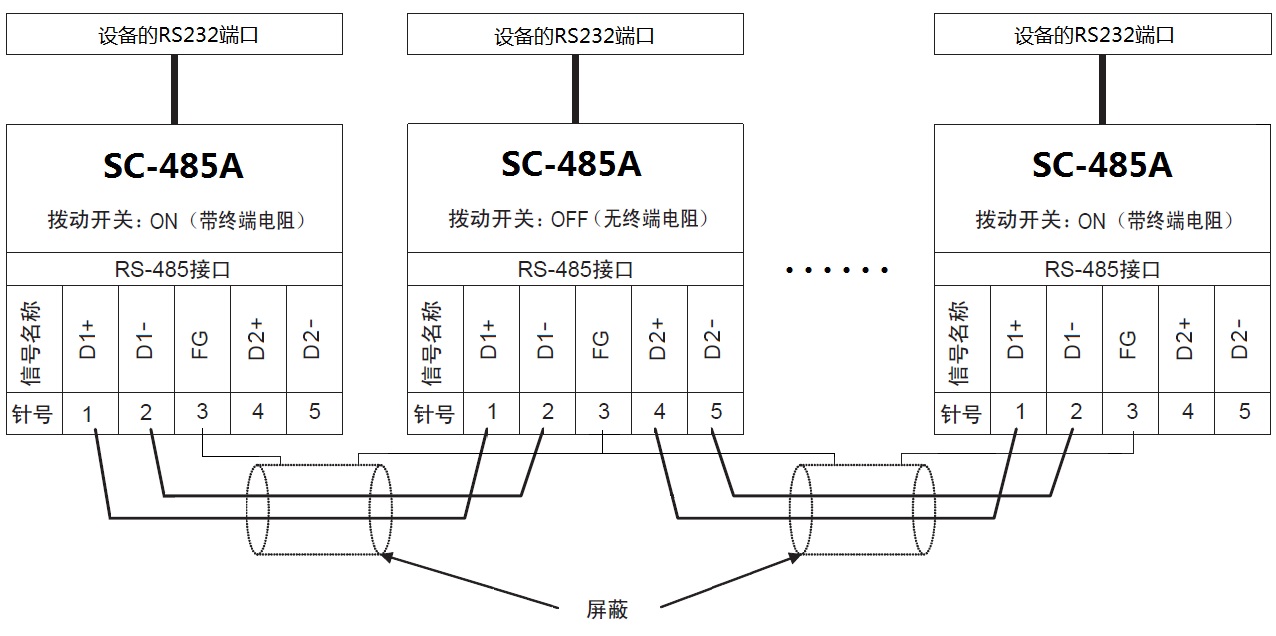

應用拓?fù)?/strong>
