產品簡介

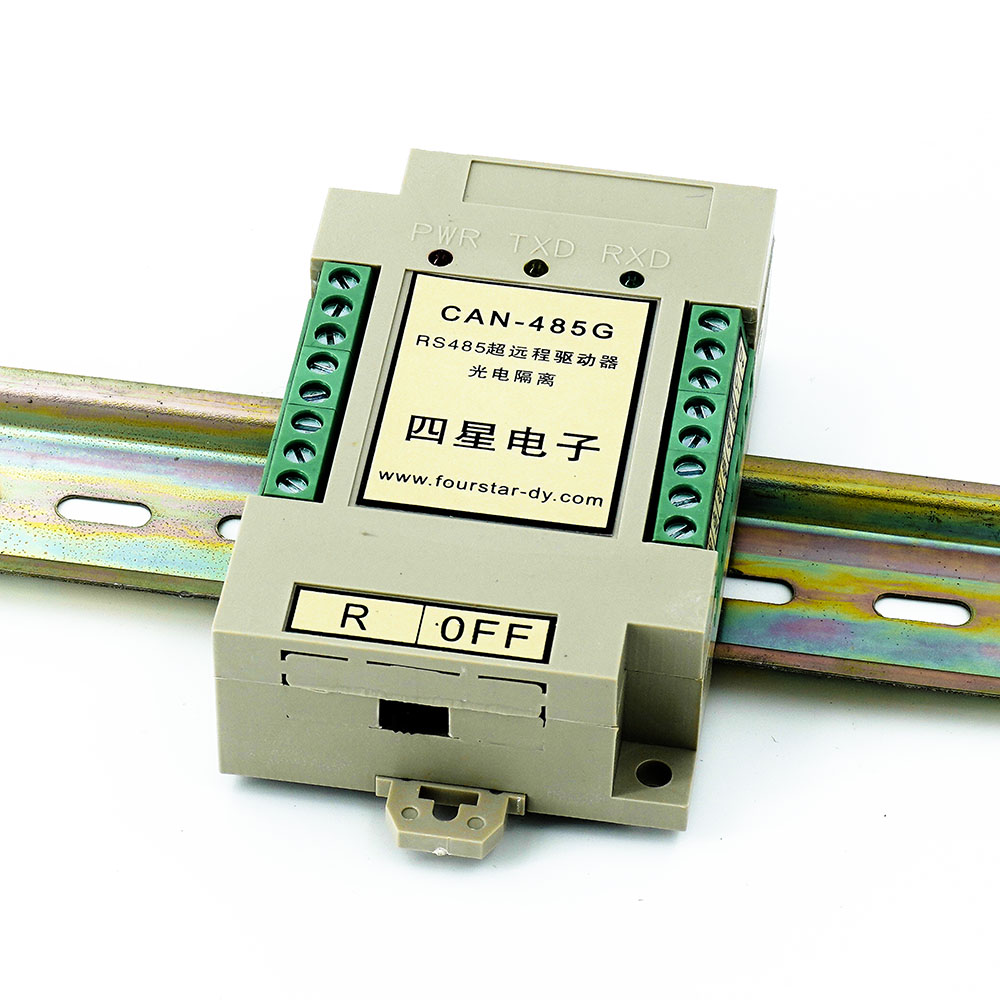

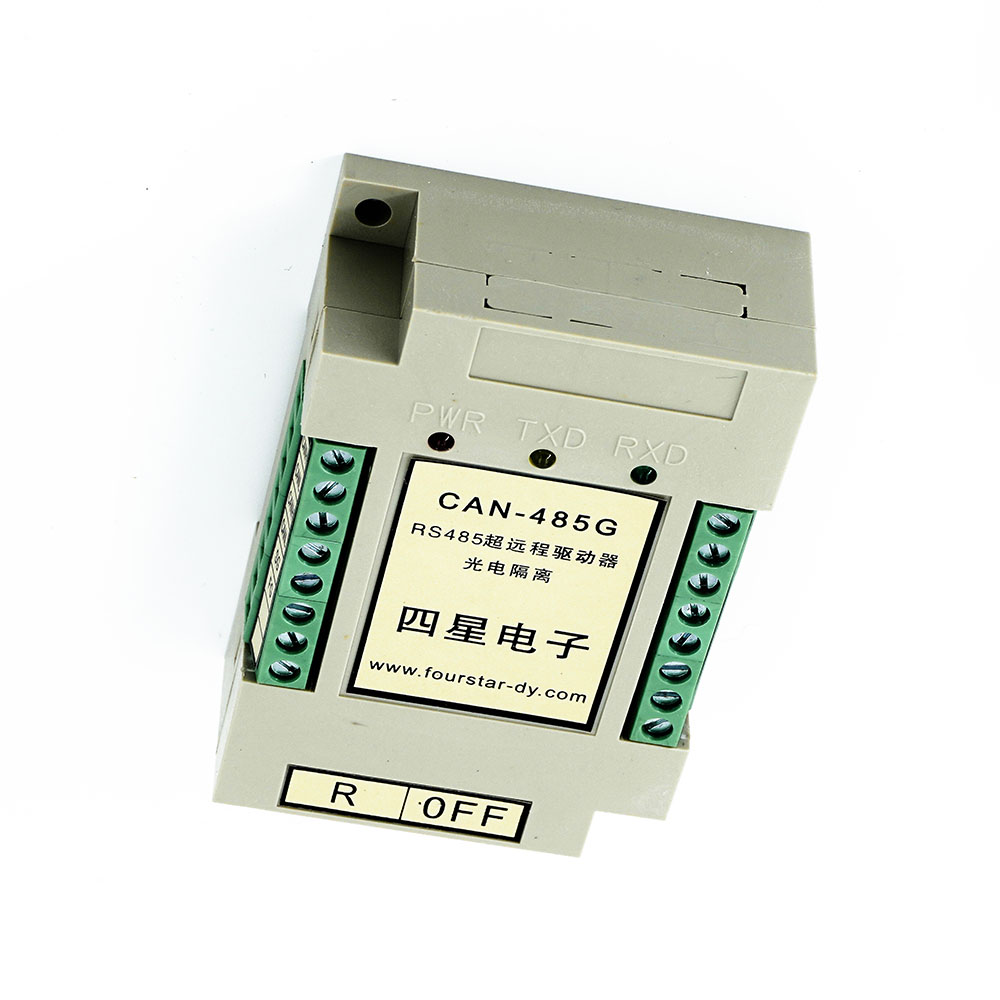

RS485/RS422通用光隔離超遠程驅動器，采用不改變RS485協議(軟件)的CAN驅動器，只需二根線即可將RS485/RS422通訊距離延長10km(4800bps時)、5km(9600bps時)，支持110個RS485節點組網，解決了野外使用中繼器加電源的麻煩，外接5V電源。外形為導軌安裝的工業結構，帶指示燈。

技術參數

1、光隔離電壓： 1000VDC （最高可做到 3000VDC ，訂貨時需聲明）。
2、電源：外接5V，1W直流電源。
3、通訊距離：10km（4800bps)、5km（9600bps）、2km（38400bps）、600m（115200bps）。
4、通訊速率：最高230kbps，速率自適應無需設置。
5、通訊協議：采用半雙工CAN總線但不改變原有的RS485/422通訊協議（軟件）
6、組網節點數：可組成具有110個節點的多機通訊網絡。
7、傳輸線 ：0.75mm² 以上雙絞線，當線路長度超過1公里時，雙絞線截面積應選1.5mm²。
8、接口保護： CAN 端口： 防雷擊浪涌保護器，可重復性浪涌容量： Ipp= 100A （ 10/700us ，4KV ）， 符合標準： ITU-TK20/21 、 VDE 0433 。
　　　　　　　RS485 端口： 500W TVS 防雷擊保護。
　　　　　　　RS422 端口：齊納管浪涌保護。
　　　　　　　電源端口： 500W TVS 防雷擊保護，電源極性接反保護。
9、外形尺寸：85×55×25。
10、安裝方式：35mm標準導軌安裝和螺栓孔安裝。
11、重量：100克。
12、工作溫度：-20～75℃。
13、工作濕度：0～90%。

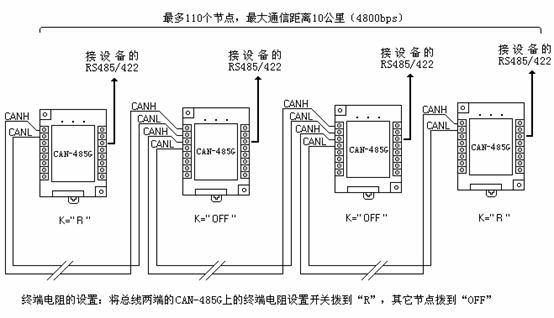

應用拓?fù)?/strong>
