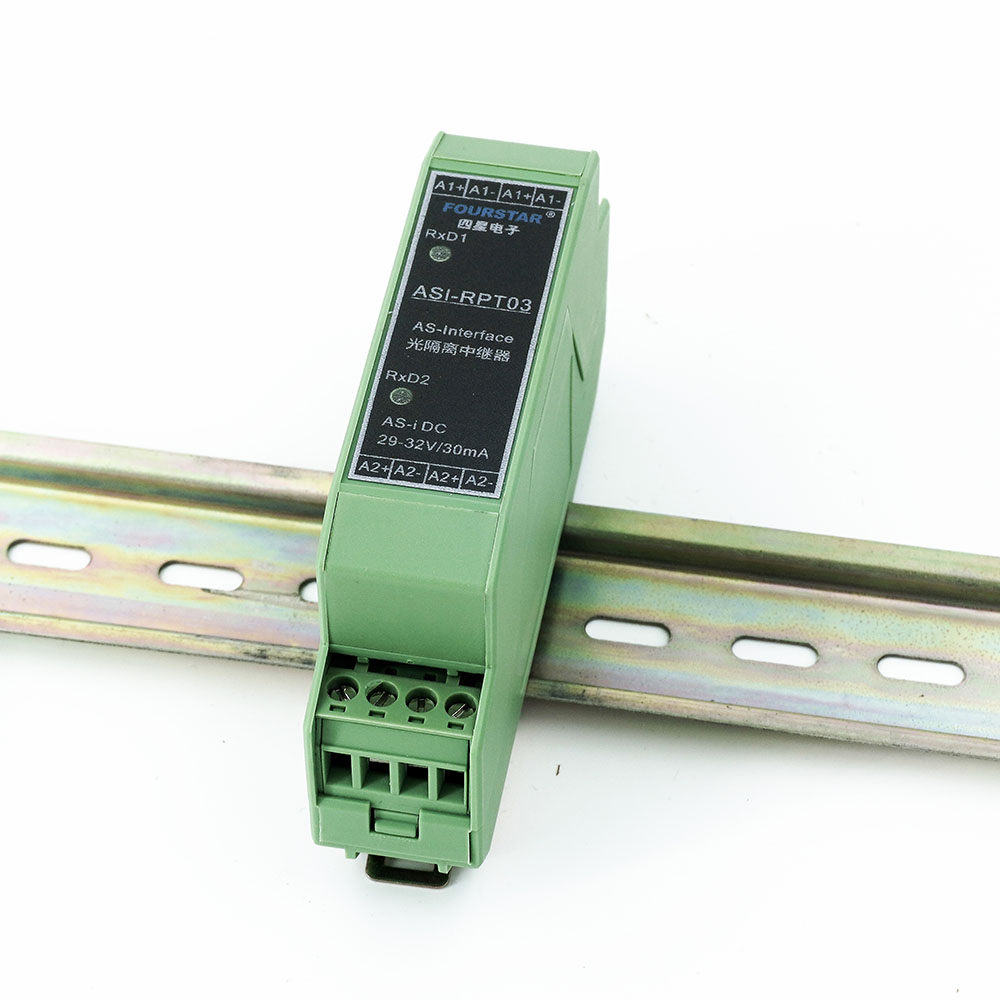

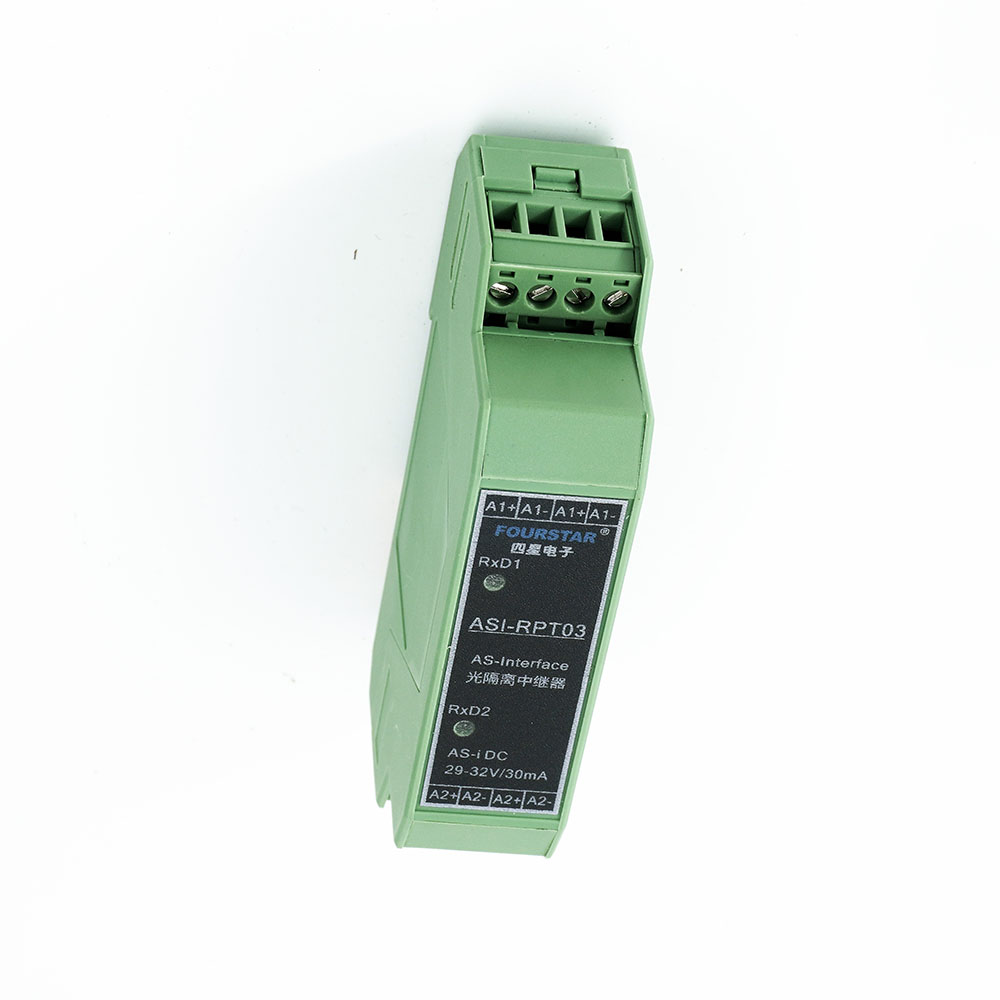

產品簡介
AS-Interface中繼器。將AS-i總線通訊距離延長100米，光耦隔離，最高隔離電壓1500Vrms（可定制最高隔離電壓為5000Vrms并符合礦用安規的產品）支持AS-Interface Spec.V3.0并向上和向下兼容，AS-i電壓范圍DC29.5～31.6V，消耗電流<30mA。支持點對點、總線型和星型連接拓撲，即插即用免設置，防護等級IP20，DIN35標準導軌安裝。
技術參數
參數分類 | 項 目 | 指 標 |
接口參數 | 接口類型 | 間距為5mm的接線端子。 |
通訊速率 | AS-Interface標準通訊速率自適應。 | |
電纜最大傳輸距離 | 每增加一個中繼器增加通訊距離100米。 | |
接口隔離 | ASI接口1和接口2之間光耦隔離，隔離電壓1500Vrms。注1 | |
通訊指示 | 中繼器的每個通訊端口具有數據通訊指示燈。 | |
反相保護 | 有。 | |
過壓保護 | 有。 | |
每個端口消耗電流 | <40mA。 | |
通訊協議 | Manchester編碼，支持AS-Interface Spec. V3.0，并向上和向下兼容。 | |
通用參數
| 工作電壓 | DC29.5～31.6V，AS-Interface專用解耦電源。 |
消耗電流 | 每個ASI端口消耗電流<40mA。 | |
防護等級 | IP20。 | |
工作溫度 | -25℃～+85℃。 | |
外形尺寸 | 100mm×22.5mm×58mm（長×寬×高）。 | |
重量 | 50克。 | |
安裝方式 | DIN35mm標準導軌安裝。 | |

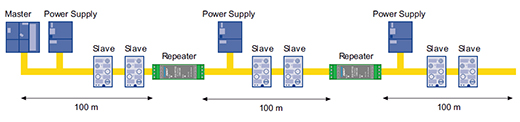

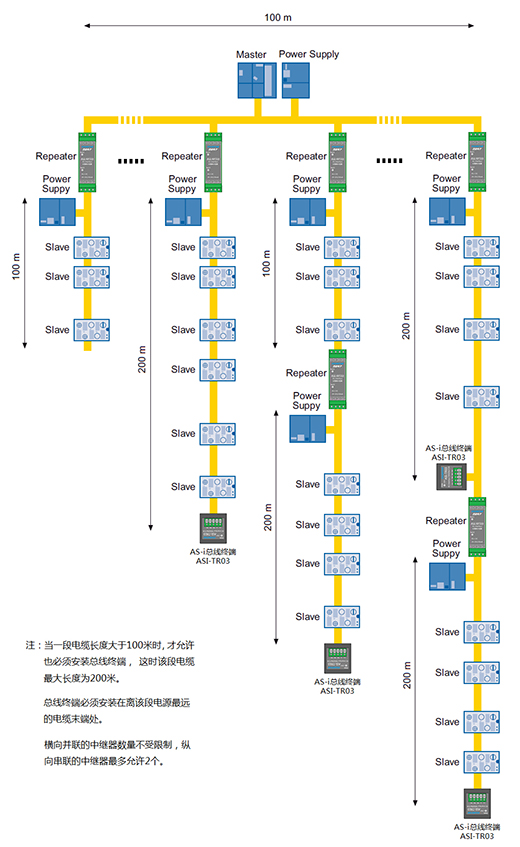

應用拓撲
