產品簡介

Modicon（施耐德） TSX系列PLC用RS485通信口光隔離接線盒，帶終端電阻和總線分支接線端子，完全兼容施耐德TSXPACC01，防雷擊、抗干擾，支持多點通信，最大通信距離可達2公里。

技術參數

1. 電源：5VDC，1W，由PLC的TER口供電。
2. 最大通訊距離：3000米（4800bps時），2000米（9600bps時）。
3. 最大通訊速率：0～250kbps,自適應。
4. 總線上可掛64個RS485收發器(64個以上需申明，最多可帶512個)。
5. 具有瞬變電壓抑制功能，能承受功率高達600W的瞬態過壓，能防雷電和抗靜電放電沖擊。
6. 限斜率驅動器，使電磁干擾減到最小，并能減少傳輸線終端不匹配引起的反射。
7. 接收器輸入端開路故障保護。
8. 具有熱關斷功能。
9. 隔離電壓：1000VDC （最高可做到 3000VDC ，訂貨時需聲明）。
10.工作溫度：-20～75℃。
11.重量：100克。
12.外形尺寸：85×55×25。
13.安裝方式：35mm標準導軌安裝和螺栓孔安裝。

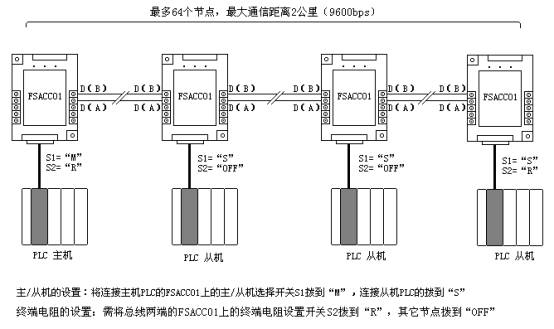

應用拓撲
