關鍵詞：APL交換機、APL介質轉換器、APL儀表、E+H儀表、E+H流量計

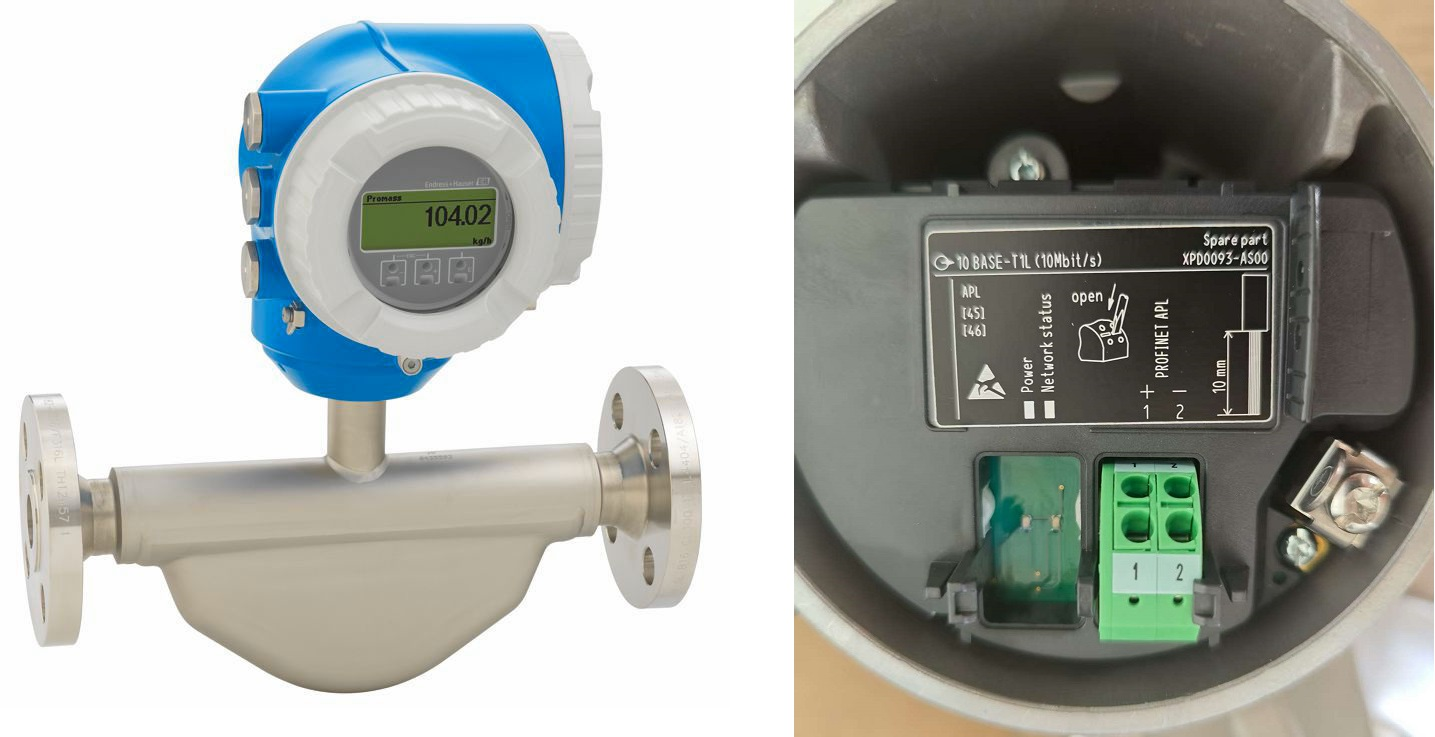

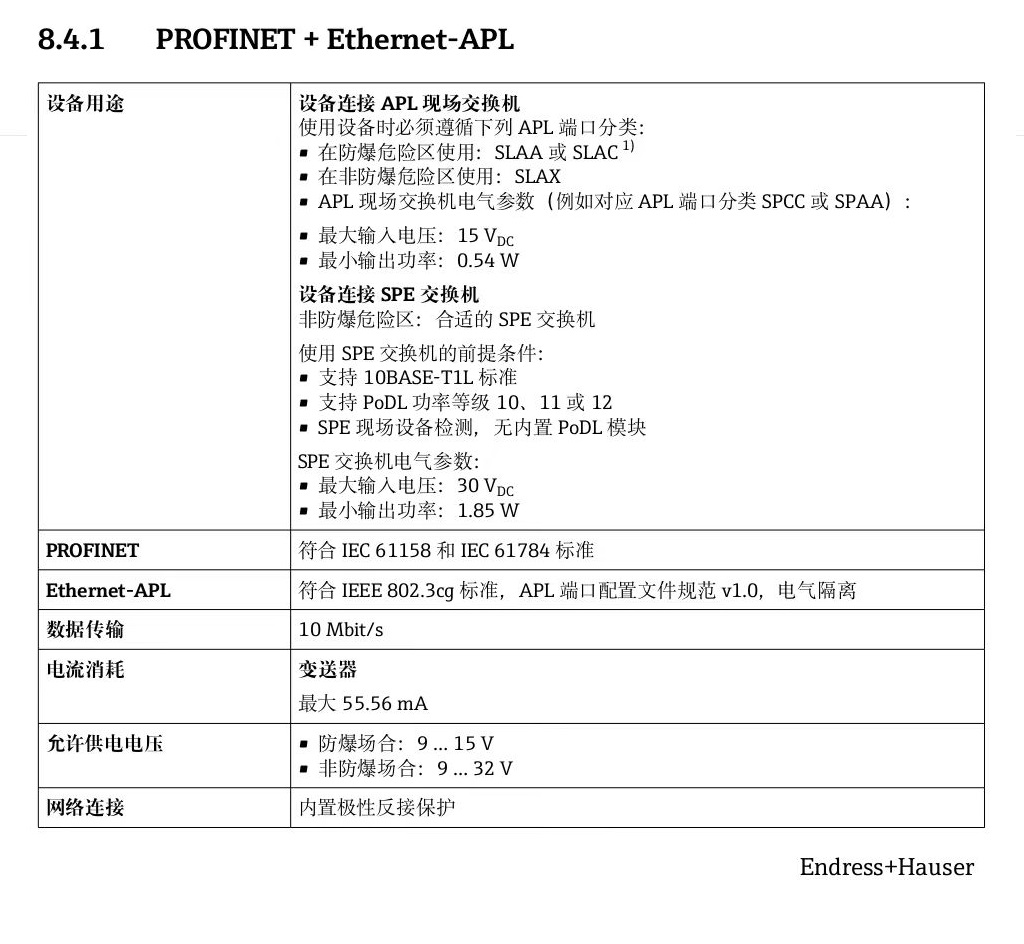

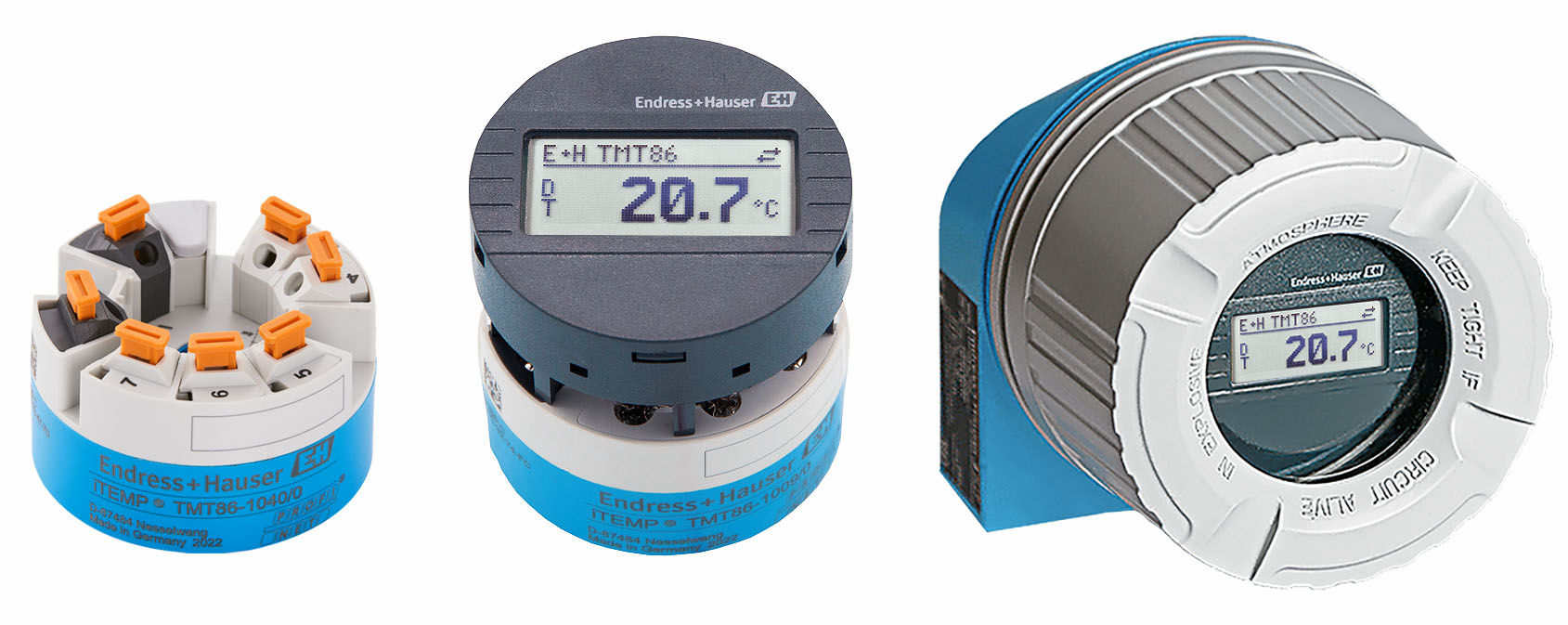

 現在越來越多的儀表采用了Ethernet-APL技術，用一對雙絞線同時實現以太網數據通信和電力傳輸，典型的如E+H公司的E300流量計、TMT86溫度變送器……等，這些儀表的特點是采用Ethernet-APL或單對以太網（SPE）接口+數據線供電（PoDL）技術，通信協議為PROFINET，其相關技術參數如下圖所示：

上位PROFINET主站控制器的網口需要經網口到APL介質轉換器或APL現場交換機，才能連接現場的APL儀表，同時要求APL介質轉換器或APL現場交換機具備數據線供電（PoDL）功能，通過雙絞線同時給儀表供電和數據通信。交換機不參與PROFINET組態，PROFINET主站直接訪問儀表的IP地址。

四星電子APL介質轉換器的型號是：IE-APL01，APL現場交換機的型號是：FO2G-IE3G-10T1L10。下面是這兩款產品的詳細資料鏈接：

IE-APL01：http://iduokai.cn/shows/10/167.html

FO2G-IE3G-10T1L10：http://iduokai.cn/shows/10/165.html

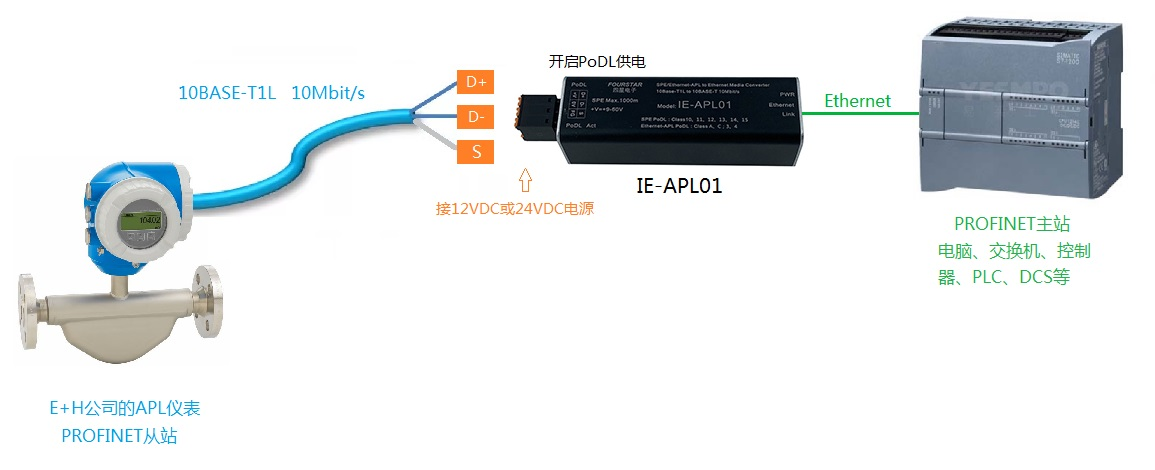

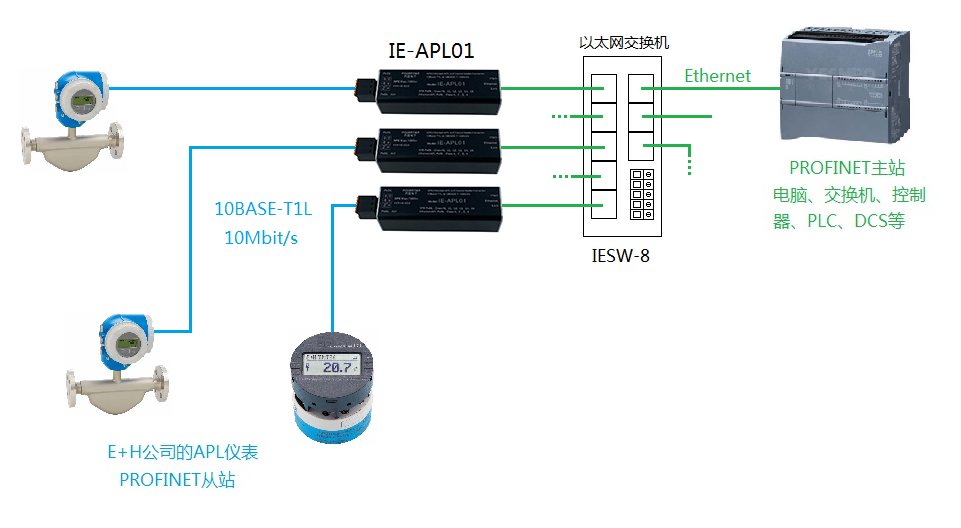

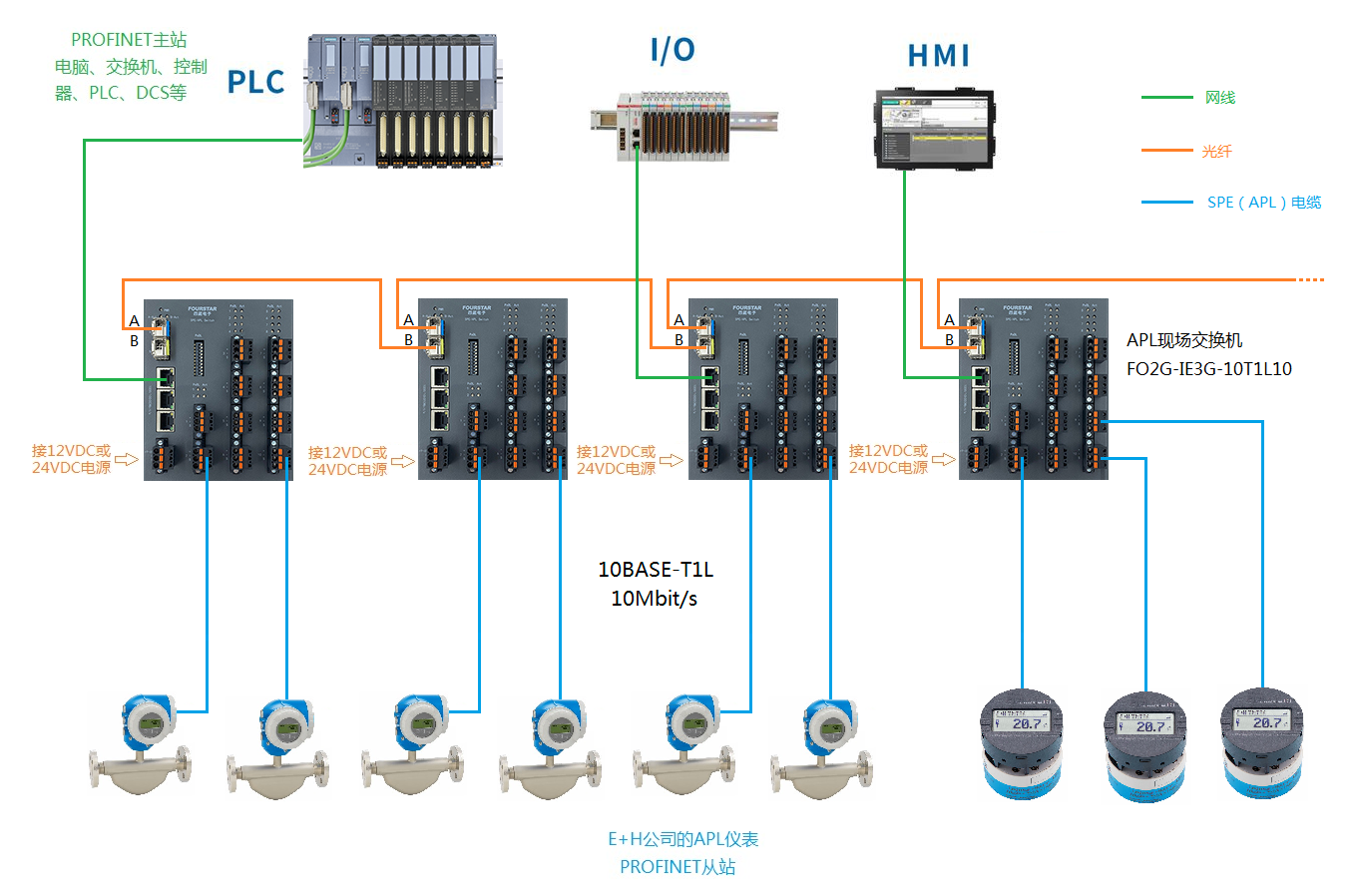

下面是E+H公司的APL儀表采用四星電子APL介質轉換器和APL現場交換機，連接上位PROFINET主站控制器（PLC、DCS等）的各種連接拓?fù)?，根?jù)APL儀表要求的數據線供電電壓來決定四星電子APL介質轉換器和APL現場交換機的工作電源電壓采用12VDC或是24VDC。
