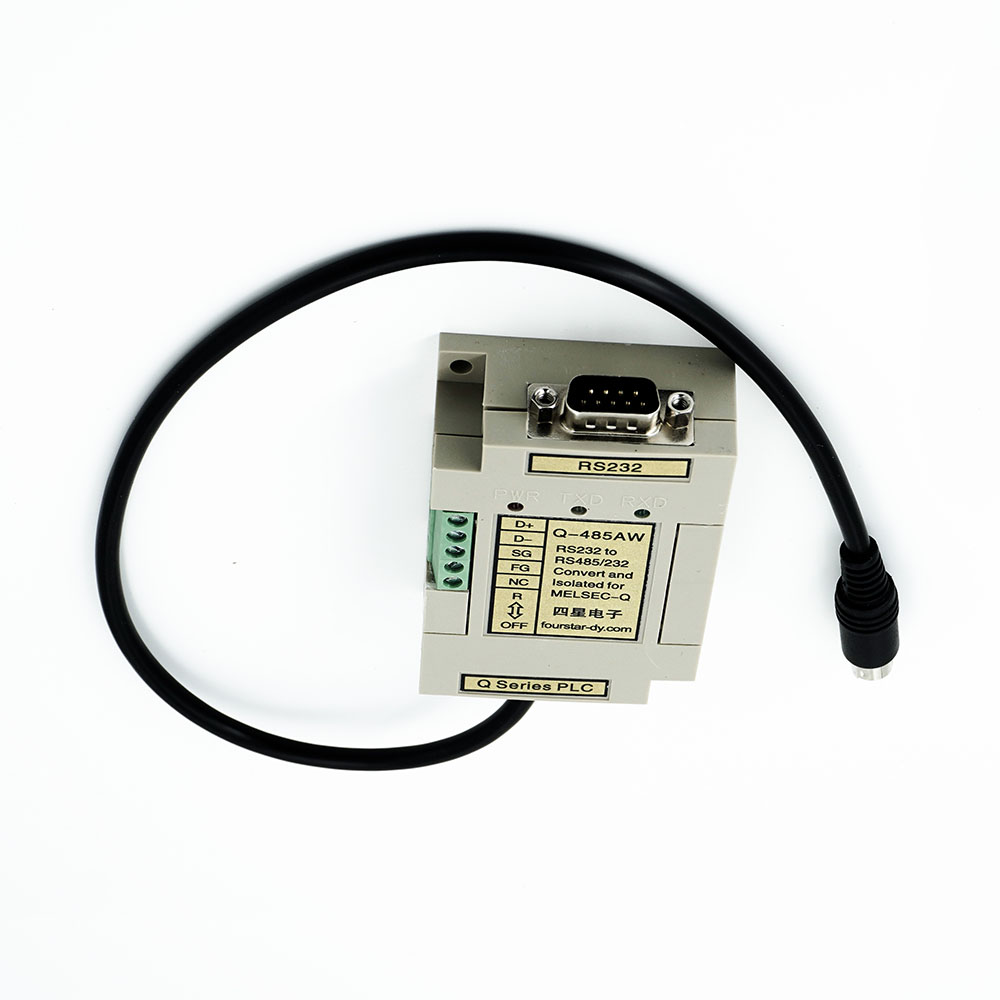

產品簡介

三菱Q系列PLC編程口轉RS485適配器。將Q系列PLC的編程口（RS232）轉換成RS485信號進行遠距離傳輸，最大通信距離可達1200米，內部采用光電隔離抗干擾設計并內置防雷擊浪涌保護電路，特別適合惡劣的工業環境。同時在Q-485AW上還設計了隔離的RS232接口，以滿足PLC與上位機或觸摸屏的近距離通信。

技術參數

● 適用PLC：三菱Q系列PLC，直接插接PLC的MD6F編程口（RS232接口）。

● 供電：5VDC，60mA.max，無需外接電源，由PLC編程口供電，內部帶過流保護電路。

● PLC編程口與Q-485AW的RS485/232口光電隔離電壓1500VDC（最高可做到3000VDC，需定制）。

● 通信速率：0～230Kbps任意波特率自適應。

● 最大通信距離：RS485口：2000米（9.6Kbps時）、1200米（115.2Kbps時）；RS232口：15米。

● 接口保護：電源接口：過流保護；

                    RS232接口：±15KV防靜電保護和齊納管防浪涌保護；

                    RS485接口：±15KV防靜電保護、500W TVS防雷擊浪涌保護和60V連續過電壓的自恢復保護。

● RS485集成終端和偏置電阻、Q-485AW面板帶有數據收發指示燈和電源指示燈。

● 工作溫度：-40～+85℃，相對濕度：5%～95%無結露。

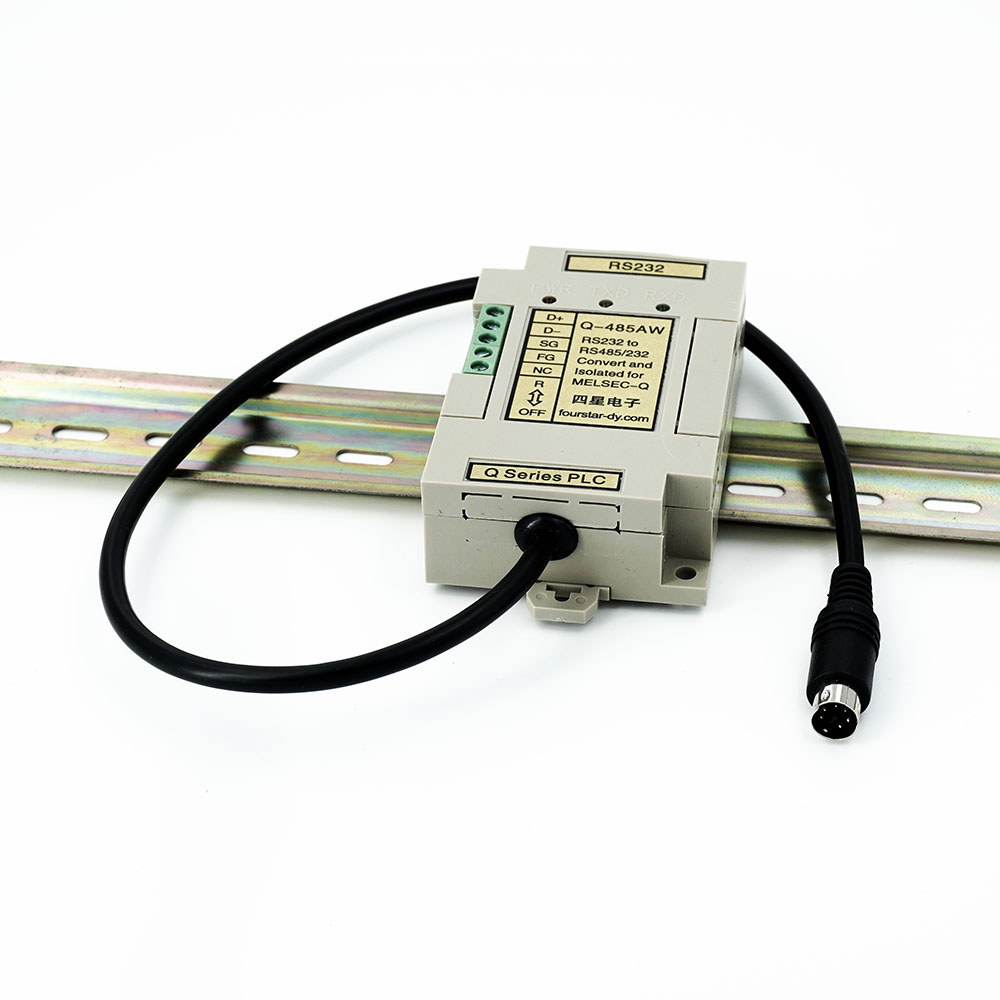

● 外形尺寸：85×55×25（長×寬×高），DIN35mm標準導軌安裝。

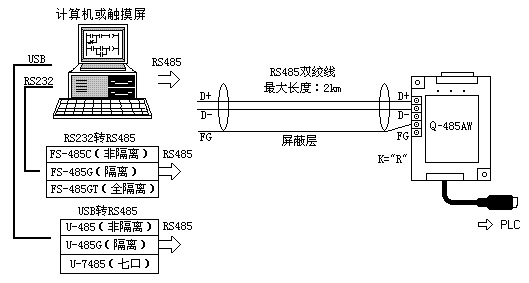

應用拓?fù)?/strong>
